亚洲AⅤ熟女高潮30P,亚洲综合无码一区二区三区麻豆,欧美日韩亚洲国内综合网香蕉,亚洲中文字幕视频国产,伊人亚洲综合网色,日韩精品人妻系列无码av东京,久久综合久中文字幕青草,av天堂中文字幕,久久久久人妻一区精品性色av,精品一区二区三区蜜桃

+ 更多常見(jiàn)問(wèn)題

正火工藝的操作流程是怎樣的？

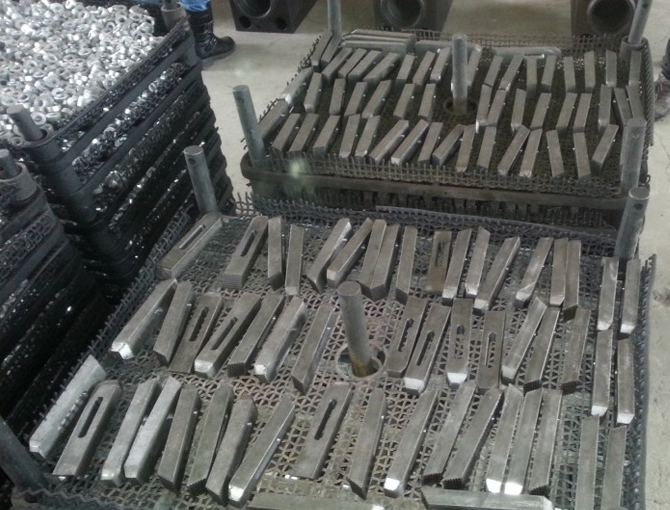

正火是將工件加熱到臨界溫度以上，保溫適當(dāng)時(shí)間后在空氣中冷卻的熱處理工藝，主要用于改善材料的切削性能、細(xì)化晶粒等，以下是其一般操作流程：準(zhǔn)備階段工件檢查：對(duì)待處理工件進(jìn)行全面檢查，包括尺寸、形狀、表面質(zhì)量等，確保工件符合正火工藝的要求，記錄工件的原始狀態(tài)，如硬度、組織結(jié)構(gòu)等，以便后續(xù)對(duì)比分析。設(shè)備選擇與調(diào)試：根據(jù)工件的材料、尺寸和生產(chǎn)批量，選擇合適的加熱設(shè)備，如箱式電阻爐、井式爐等，并檢查設(shè)備的溫度控制系統(tǒng)、加熱元件等是否正常工作，校準(zhǔn)溫度儀表，確保溫度測(cè)量準(zhǔn)確。工裝夾具準(zhǔn)備：準(zhǔn)備好用于裝夾工件的工裝夾具，確保工件在加熱和冷卻過(guò)程中能夠保持正確的位置和姿態(tài)，防止變形或損壞，對(duì)于一些特殊形狀或要求的工件，可能需要設(shè)計(jì)和制作專(zhuān)用的工裝夾具。輔助材料準(zhǔn)備：準(zhǔn)備好必要的輔助材料，如耐火材料、保護(hù)氣體等。耐火材料用于保護(hù)加熱設(shè)備和工件，防止熱量散失和氧化；保護(hù)氣體可用于在加熱過(guò)程中減少工件表面的氧化脫碳。加熱階段裝爐：將工件平穩(wěn)地裝入加熱設(shè)備中，注意工件之間要保持一定的間距，以保證爐內(nèi)氣氛均勻流通，使工件受熱均勻。對(duì)于大型或復(fù)雜形狀的工件，應(yīng)采取適當(dāng)?shù)难b爐方式，避免因重力或熱應(yīng)力導(dǎo)致變形。升溫：按照預(yù)定的加熱速度，緩慢升高爐溫，使工件逐漸受熱。加熱速度要根據(jù)工件的材料、尺寸、形狀以及設(shè)備的加熱能力等因素合理確定。對(duì)于高合金鋼或大型工件，通常需要采用較慢的加熱速度，以防止熱應(yīng)力過(guò)大導(dǎo)致工件開(kāi)裂或變形。溫度控制：在加熱過(guò)程中，嚴(yán)格控制爐溫，使其達(dá)到并穩(wěn)定在正火工藝規(guī)定的溫度范圍內(nèi)。不同材料的正火溫度有所不同，一般在 Ac3 或 Accm 以上 30 - 50℃。例如，對(duì)于中碳鋼，正火溫度通常在 850 - 900℃；對(duì)于高碳鋼，正火溫度一般在 820 - 860℃?？赏ㄟ^(guò)溫度控制系統(tǒng)自動(dòng)調(diào)節(jié)加熱功率，確保溫度的準(zhǔn)確性和穩(wěn)定性。保溫：當(dāng)工件達(dá)到正火溫度后，保持一段時(shí)間，使工件內(nèi)部的組織充分均勻化。保溫時(shí)間的長(zhǎng)短取決于工件的材料、尺寸、裝爐量以及加熱設(shè)備的特性等因素。一般來(lái)說(shuō)，保溫時(shí)間可根據(jù)工件的有效厚度按每毫米 1 - 1.5 分鐘來(lái)估算，但實(shí)際生產(chǎn)中還需結(jié)合具體情況通過(guò)試驗(yàn)或經(jīng)驗(yàn)來(lái)確定。冷卻階段出爐：保溫結(jié)束后，迅速將工件從加熱設(shè)備中取出，轉(zhuǎn)移到指定的冷卻區(qū)域。出爐操作要迅速、平穩(wěn)，避免工件受到碰撞或震動(dòng)，以免影響其組織和性能。風(fēng)冷：將工件放置在通風(fēng)良好的空氣中自然冷卻，為了保證冷卻均勻性，可采用風(fēng)扇等設(shè)備加速空氣流動(dòng)，使工件周?chē)目諝饽軌蚣皶r(shí)更新，帶走熱量。冷卻速度對(duì)工件的組織和性能有重要影響，一般來(lái)說(shuō)，正火的冷卻速度比退火快，比淬火慢。冷卻監(jiān)控：在冷卻過(guò)程中，可對(duì)工件的溫度進(jìn)行實(shí)時(shí)監(jiān)控，了解冷卻速度和冷卻均勻性。如果發(fā)現(xiàn)冷卻過(guò)程中出現(xiàn)異常情況，如局部冷卻過(guò)快或過(guò)慢，應(yīng)及時(shí)采取措施進(jìn)行調(diào)整，如調(diào)整風(fēng)扇位置、改變工件放置方式等。冷卻至室溫：讓工件在空氣中自然冷卻至室溫，冷卻后的工件應(yīng)進(jìn)行外觀(guān)檢查、尺寸測(cè)量、硬度檢測(cè)等，以評(píng)估正火工藝的效果是否滿(mǎn)足要求。后續(xù)處理階段清理：對(duì)正火后的工件進(jìn)行清理，去除表面的氧化皮、油污等雜質(zhì)。清理方法可根據(jù)工件的具體情況選擇，如采用噴砂、拋丸、酸洗等方法。檢驗(yàn)：按照相關(guān)標(biāo)準(zhǔn)和技術(shù)要求，對(duì)工件進(jìn)行全面檢驗(yàn)，包括外觀(guān)檢查、尺寸精度測(cè)量、硬度檢測(cè)、金相組織分析等。通過(guò)檢驗(yàn)，判斷工件的質(zhì)量是否符合要求，如發(fā)現(xiàn)問(wèn)題，應(yīng)及時(shí)分析原因并采取相應(yīng)的措施進(jìn)行改進(jìn)。標(biāo)識(shí)與記錄：對(duì)檢驗(yàn)合格的工件進(jìn)行標(biāo)識(shí)，注明材料、規(guī)格、正火工藝參數(shù)、生產(chǎn)日期等信息，以便于追溯和管理。同時(shí)，將正火工藝的相關(guān)參數(shù)、檢驗(yàn)結(jié)果等記錄在案，為后續(xù)的生產(chǎn)和質(zhì)量控制提供參考。包裝與儲(chǔ)存：根據(jù)工件的用途和客戶(hù)要求，對(duì)工件進(jìn)行包裝，選擇合適的包裝材料和方式，防止工件在運(yùn)輸和儲(chǔ)存過(guò)程中受到損壞或腐蝕。將包裝好的工件存放在干燥、通風(fēng)的倉(cāng)庫(kù)中，避免受潮、生銹等。

如何根據(jù)具體需求選擇合適的回火溫度和時(shí)間？

回火溫度和時(shí)間的選擇直接影響工件的最終性能，要綜合多方面因素考量。我將結(jié)合文件里的回火工藝部分，為你詳細(xì)闡述如何根據(jù)具體需求做出合適選擇。依據(jù)材料特性：不同的金屬材料具有各異的回火特性，像 45# 鋼與 40Cr 鋼，其成分和組織結(jié)構(gòu)有別，回火溫度和時(shí)間也應(yīng)不同。45# 鋼調(diào)質(zhì)時(shí)，若淬火后硬度在 HRC58 - 60 ，技術(shù)要求硬度為 HRC20 - 25，回火溫度設(shè)定在 560 - 600℃ 。而 40Cr 鋼淬火后，若硬度為 HRC40 - 45，回火溫度則在 350 - 370℃。所以，在選擇回火參數(shù)前，必須深入了解材料的特性，才能確?；鼗鹦Ч项A(yù)期。參考工件硬度要求：工件的硬度要求是選擇回火溫度和時(shí)間的關(guān)鍵指標(biāo)。如果希望提高工件的韌性，降低硬度，可適當(dāng)提高回火溫度，延長(zhǎng)回火時(shí)間；要是追求較高的硬度，就需降低回火溫度，縮短回火時(shí)間。在實(shí)際操作中，要依據(jù)產(chǎn)品的使用場(chǎng)景和性能要求，精準(zhǔn)確定回火參數(shù)。考慮工件尺寸和裝爐量：工件的尺寸大小和一次裝爐量也會(huì)對(duì)回火效果產(chǎn)生影響。較大的工件或一次裝爐量較多時(shí)，熱量傳遞和均勻性會(huì)受到影響，需要適當(dāng)延長(zhǎng)保溫時(shí)間，確保工件各部位都能達(dá)到預(yù)期的回火效果；較小的工件或裝爐量較少時(shí)，保溫時(shí)間則可相應(yīng)縮短。比如，在回火工藝中提到，回火保溫時(shí)間要根據(jù)零件大小和一次裝爐量等情況進(jìn)行調(diào)整，原則是要符合圖樣所要求的硬度。結(jié)合淬火后的狀態(tài)：淬火后的工件硬度、組織狀態(tài)等，對(duì)回火溫度和時(shí)間的選擇也至關(guān)重要。若淬火后硬度偏高，可能需要較高的回火溫度或較長(zhǎng)的回火時(shí)間來(lái)調(diào)整硬度；若淬火后的組織存在不均勻等問(wèn)題，也需通過(guò)調(diào)整回火參數(shù)來(lái)改善。在確定回火參數(shù)前，要對(duì)淬火后的工件進(jìn)行全面檢查和分析。如果你還想進(jìn)一步了解如何優(yōu)化回火工藝，或者想知道不同回火方式對(duì)工件性能的具體影響，歡迎隨時(shí)告訴我。

熱處理的工藝流程

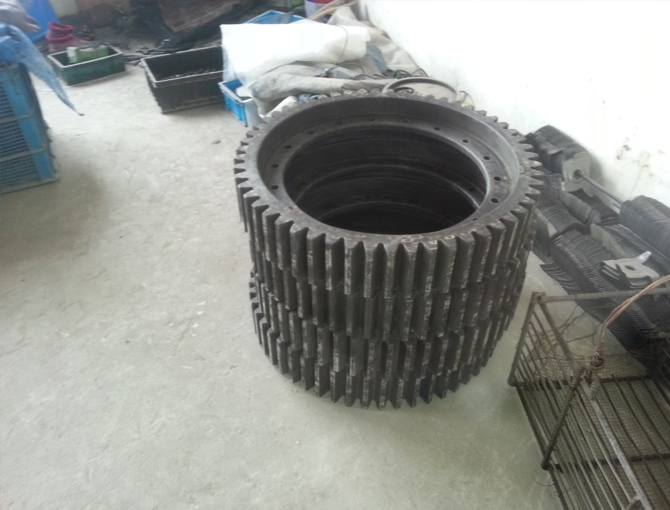

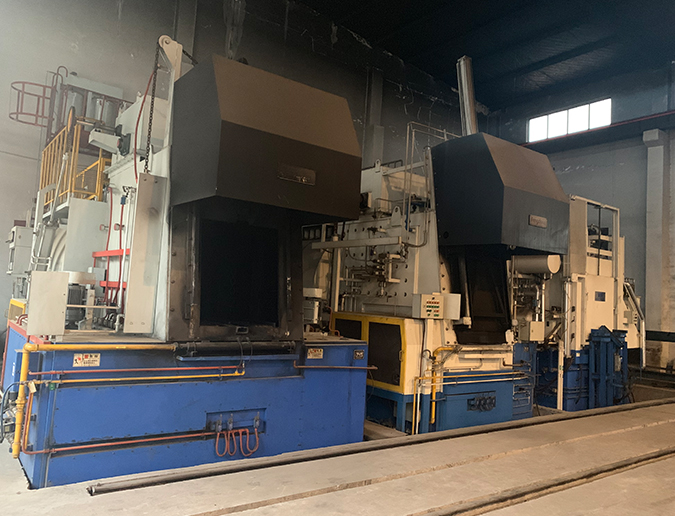

熱處理加工是指固態(tài)材料通過(guò)加熱、保溫和冷卻的手段獲得預(yù)期的組織和性能，該工藝一般包括加熱、保溫、冷卻3個(gè)過(guò)程，接下來(lái)小編詳細(xì)為您介紹一下吧！ 1.加熱：利用木炭、煤、電等作為熱源直接加熱或通過(guò)熔融的鹽或金屬，或浮動(dòng)粒子進(jìn)行間接加熱，也可用涂料或包裝方法進(jìn)行保護(hù)加熱。 2.保溫：將固態(tài)材料加熱到相變溫度以上，以獲得高溫組織，選擇和控制加熱溫度是保證熱處理質(zhì)量的主要問(wèn)題。 3.冷卻：冷卻方法因工藝的不同而不同，主要是控制冷卻速度。一般退火的冷卻速度慢，正火的冷卻速度較快，淬火的冷卻速度更快。金屬通過(guò)熱處理加工，金屬材料表面或內(nèi)部的組織結(jié)構(gòu)及性能會(huì)發(fā)生改變，加工過(guò)程中，上述工藝過(guò)程需相互銜接，不可間斷。

熱處理應(yīng)力對(duì)淬火裂紋的影響

熱處理存在于淬火件不同部位上能引起應(yīng)力集中的因素(包括冶金缺陷在內(nèi))，對(duì)淬火裂紋的產(chǎn)生都有促進(jìn)作用，但只有在拉應(yīng)力場(chǎng)內(nèi)(尤其是在大拉應(yīng)力下)才會(huì)表現(xiàn)出來(lái)，若在壓應(yīng)力場(chǎng)內(nèi)并無(wú)促裂作用。　　淬火冷卻速度是一個(gè)能影響淬火質(zhì)量并決定殘余應(yīng)力的重要因素，也是一個(gè)能對(duì)淬火裂紋賦于重要乃至決定性影響的因素。為了達(dá)到淬火的目的，通常必須加速零件在高溫段內(nèi)的冷卻速度，并使之超過(guò)鋼的臨界淬火冷卻速度才能得到馬氏體組織。就殘余應(yīng)力而論，這樣做由于能增加抵消組織應(yīng)力作用的熱應(yīng)力值，故能減少工件表面上的拉應(yīng)力而達(dá)到抑制縱裂的目的。其效果將隨高溫冷卻速度的加快而加大。而且，在能淬透的情況下，截面尺寸越大的工件，雖然實(shí)際冷卻速度更緩，開(kāi)裂的危險(xiǎn)性卻反而愈大。這一切都是由于這類(lèi)鋼的熱處理隨尺寸的加大實(shí)際冷卻速度減慢，熱應(yīng)力減小，組織應(yīng)力隨尺寸的加大而增加，形成以組織應(yīng)力為主的拉應(yīng)力作用在工件表面的作用特點(diǎn)造成的。并與冷卻愈慢應(yīng)力愈小的傳統(tǒng)觀(guān)念大相徑庭。對(duì)這類(lèi)鋼件而言，在正常條件下淬火的高淬透性鋼件中只能形成縱裂?！　”苊獯懔训目煽吭瓌t是設(shè)法盡量減小截面內(nèi)外馬氏體轉(zhuǎn)變的不等時(shí)性。僅僅實(shí)行馬氏體轉(zhuǎn)變區(qū)內(nèi)的緩冷卻不足以預(yù)防縱裂的形成。一般情況下只能產(chǎn)生在非淬透性件中的弧裂，雖以整體快速冷卻為必要的形成條件，可是它的真正形成原因，卻不在快速冷卻(包括馬氏體轉(zhuǎn)變區(qū)內(nèi))本身，而是淬火件局部位置,在高溫臨界溫度區(qū)內(nèi)的冷卻速度顯著減緩，因而沒(méi)有淬硬所致。產(chǎn)生在大型非淬透性件中的橫斷和縱劈，是由以熱應(yīng)力為主要成份的殘余拉應(yīng)力作用在淬火件中心，而在淬火件末淬硬的截面中心處，首先形成裂紋并由內(nèi)往外擴(kuò)展而造成的。為了避免這類(lèi)裂紋產(chǎn)生，往往使用水--油雙液淬火工藝?！　≡跓崽幚砉に囍袑?shí)施高溫段內(nèi)的快速冷卻，目的僅僅在于確保外層金屬得到馬氏體組織，而從內(nèi)應(yīng)力的角度來(lái)看，這時(shí)快冷有害無(wú)益,冷卻后期緩冷的目的，主要不是為了降低馬氏體相變的膨脹速度和組織應(yīng)力值，而在于盡量減小截面溫差和截面中心部位金屬的收縮速度，從而達(dá)到減小應(yīng)力值和抑制淬裂的目的。

表面熱處理后如何防脫碳

隨著現(xiàn)代我們對(duì)鋼鐵的應(yīng)用已經(jīng)成為了現(xiàn)代生產(chǎn)中常用的一種，平時(shí)我們?cè)谶M(jìn)行使用時(shí)，都會(huì)進(jìn)行表面熱處理，在處理之后常會(huì)出現(xiàn)脫碳現(xiàn)象，我們應(yīng)當(dāng)如何處理呢?！　?、工件加熱時(shí)，盡可能地降低加熱溫度及在高溫下的停留時(shí)間。合理地選擇加熱速度以縮短加熱的總時(shí)間?！　?、控制適當(dāng)?shù)募訜釟夥?，使呈現(xiàn)中性或采用保護(hù)性氣體加熱?！　?、熱壓力加工過(guò)程中，如果因?yàn)橐恍┡既灰蛩厥股a(chǎn)中斷，應(yīng)降低爐溫以待生產(chǎn)恢復(fù)，如停頓時(shí)間很長(zhǎng)，則應(yīng)將坯料從爐內(nèi)取出或隨爐降溫?！　?、進(jìn)行冷變形時(shí)盡可能地減少中間退火的次數(shù)及降低中間退火的溫度，或者用軟化回火代替高溫退火。進(jìn)行中間退火或軟化回火時(shí)，加熱應(yīng)在保護(hù)介質(zhì)中進(jìn)行?！　?、高溫加熱時(shí)，鋼的表面利用覆蓋物及涂料保護(hù)以防止氧化和脫碳?！　∥覀?cè)趯?duì)正確的熱處理過(guò)程操作及增大工件的加工余量，以使脫碳層在加工時(shí)能完全去掉。同時(shí)在進(jìn)行處理時(shí)，也應(yīng)當(dāng)做好維護(hù)保養(yǎng)，以此來(lái)對(duì)整個(gè)產(chǎn)品做到維護(hù)。

熱處理質(zhì)量檢驗(yàn)的項(xiàng)目和方法

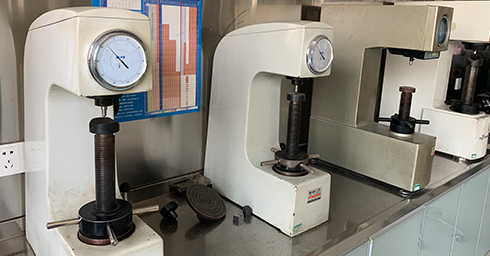

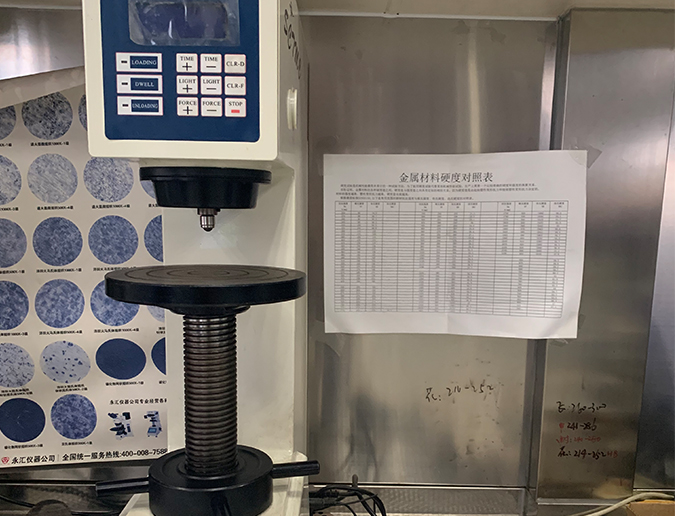

熱處理零件的技術(shù)要求不同，采用的熱處理工藝也不同，進(jìn)行質(zhì)量檢驗(yàn)的項(xiàng)目和方法也不一樣。在熱處理生產(chǎn)中常用的質(zhì)量檢驗(yàn)項(xiàng)目和方法有以下幾種?！　。ㄒ唬┗瘜W(xué)成分的檢驗(yàn)　　1）火花鑒別法。在熱處理生產(chǎn)中有經(jīng)驗(yàn)的檢驗(yàn)人員和熱處理工，都能靠觀(guān)察材料被砂輪磨削時(shí)產(chǎn)生的火花特征來(lái)鑒別零件材料的化學(xué)成分?！　?）光譜分析法。用光譜儀可以測(cè)量和記錄出不同元素的譜線(xiàn)的波長(zhǎng)和強(qiáng)度，對(duì)照譜線(xiàn)表即可得出材料中所含元素及含量。　　3）化學(xué)分析法。在實(shí)驗(yàn)室用化學(xué)分析的方法可以準(zhǔn)確地分析出金屬材料中所有元素的含量，這種方法在工廠(chǎng)中常用?！　?）微區(qū)化學(xué)成分分析。微區(qū)化學(xué)成分分析的方法由電子探針x射線(xiàn)分析，俄歇電子能譜分析，離子探針?lè)治龅确椒?。　?。ǘ┖暧^(guān)組織檢驗(yàn)及斷口分析　　1）宏觀(guān)檢驗(yàn)法。鋼材的宏觀(guān)經(jīng)驗(yàn)常用酸浸腐蝕的方法，包括熱酸浸蝕檢驗(yàn)，冷酸浸蝕檢驗(yàn)，電解酸蝕等方法?！　?）斷口分析。分析包括宏觀(guān)斷口分析，顯微斷口分析?！　。ㄈ╋@微組織分析　　1）鋼熱處理后的纖維組織鑒別。　　2）鋼的顯微缺陷檢驗(yàn)。　　3）鋼中非金屬夾雜物的檢驗(yàn)?！　?）化學(xué)熱處理的層深測(cè)定?！　?）灰鑄鐵的組織檢驗(yàn)。　　6）常用有色金屬的組織分析?！　。ㄋ模┝W(xué)性能試驗(yàn)　　1）熱處理零件的硬度檢驗(yàn)。　　2）熱處理零件的機(jī)械性能試驗(yàn)。　?。ㄎ澹o(wú)損檢測(cè)　　1）內(nèi)部缺陷的檢測(cè)。　　2）表層缺陷檢測(cè)。
